Правила заказа мебельной присадки


Присадка – это сверление отверстий в мебельных деталях. Среди основных производственных операций – распила, нанесения кромки и присадки – последняя самая трудоемкая, причём трудоемкость сверления деталей для одного и того же изделия может отличаться в несколько раз в зависимости от квалификации конструктора.

Заказы с присадкой (сверлением отверстий) являются малоинтересными для нашего производства, принимаем их только в том случае, если документация полностью соответствует нашим требованиям. Обращаем внимание, что проверка и исправление чертежей (эскизов) не является нашей обязанностью, вся ответственность лежит на заказчике. Если в процессе производства в документации будут выявлены несоответствия нашим требованиям, оставляем за собой право отказаться от выполнения заказа в части присадки (сверления отверстий) без возврата уплаченной стоимости за данную работу.

Для того, чтобы заказать присадку на производстве ДСП Комплект необходимо отправить нам на электронную почту dspkomplekt@mail.ru корректно заполненный бланк-заказ деталей ДСП (см. раздел "Прайс-листы, бланки") и чертежи деталей - подробную информацию смотрите ниже.

Видео: как производится присадка


Чертежи (эскизы) для сверления отверстий в деталях ЛДСП (присадки) должны соответствовать следующим требованиям:

  1. Межцентровое расстояние по ширине детали должно быть кратно 32 мм, величина отступа от края детали - на Ваше усмотрение (система 32). Подробнее-см. ниже. Исключение – отверстия под петли.
  2. На одном листе формата А4 располагается одна деталь. Вид – на отверстия.
  3. Изображение детали должно быть максимально крупным и занимать бОльшую часть листа А4.
  4. Непосредственно на листе с эскизом указан номер детали в соответствии с бланком заказа: инструкции подробнее
  5. Высота цифр при печати на листе А4 – не менее 4мм.
  6. Толщина и способ нанесения линий должен быть таковым, чтобы деталь и размеры были хорошо видны после печати на листе формата А4 с расстояния не менее 1 метра.
  7. Основные линии должны быть ТОЛШЕ размерных линий в два раза.
  8. Фон - белый, цвет линий и цифр – черный.
  9. Пересечений размерных линий – минимальное количество.
  10. Обязательно указаны габаритные размеры детали.
  11. Размеры указаны в миллиметрах и всегда округлены до целого миллиметра. Например, вместо 93,45мм – надо указать 93мм.
  12. На эскизе все размеры указываются после нанесения кромки (в отличие от бланка заказа – в нем размеры «пильные»). Размеры для однотипных отверстий указывайте от одной базовой стороны.
  13. Если деталь кромится не со всех сторон или применяется различная кромка, то на эскизе необходимо указать сторону и вид кромки, причем кромка должна обозначаться буквами и/или цифрами. Обозначение кромки линиями, в т.ч. цветными, не допускается.
  14. Таблицы с координатами отверстий не допускаются, равно как и указание размеров методом координат.
  15. Мы сверлим только такие отверстия, которые перечислены в нашем в прайс-листе или на этой странице.
  16. Допускается условное изображение отверстий – единое для всего заказа – пример см. ниже.
  17. Не надо засорять чертежи повторными размерами.
  18. Обращаем внимание, что мы не принимаем заказы с чертежами, не соответствующим данным требования вне зависимости от того, кто их создал – рука человека, или «программа» под управлением человека.

ВАЖНАЯ ИНФОРМАЦИЯ для упрощения эскизов на присадку:
В первую очередь расставляйте отверстия на крупных вертикальных деталях – сначала на боковинах, потом на перегородках и только потом на горизонтальных деталях (крышке, дне, полках). При этом располагайте максимальное количество отверстий на одной линии по вертикали, соблюдая по горизонтали шаг, кратный 32 мм. Оптимальный отступ от лицевой стороны боковины шкафа или тумбы - 37 мм — он подходит и для фурнитуры (петли, направляющие ящиков) и для сборочного крепежа. Вертикальные детали содержат наибольшее количество отверстий, наиболее трудоемки в производстве, в них совершается максимальное количество конструкторских и производственных ошибок.
Смотрите пример ниже.

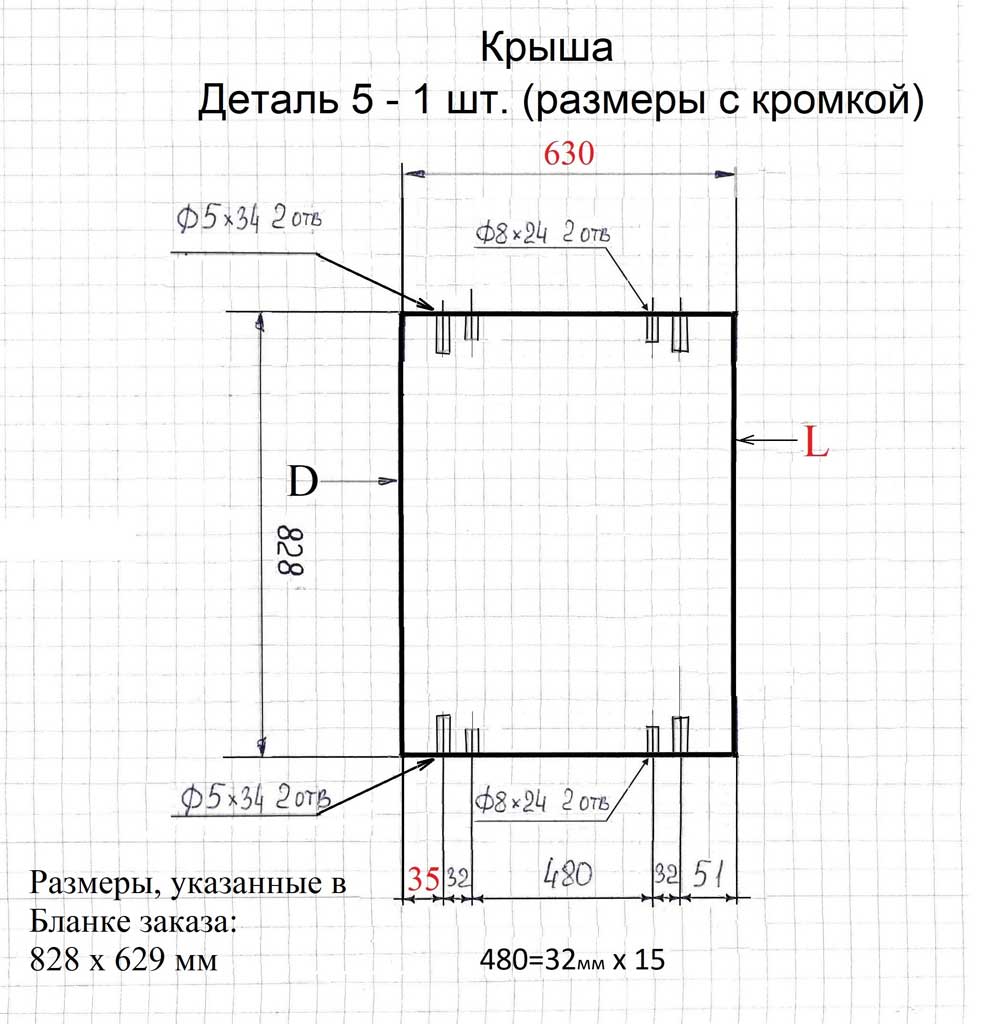

Пример хорошего чертежа

Пример условных изображений отверстий на эскизах:

Пример обозначения мебельных отверстий на чертеже

Система присадки 32

Файл о присадке мебели по системе 32 Скачать файл с Системой 32


Мебельные станки и мебельная фурнитура соответственно устроены так, что расстояние между отверстиями расположенными на одной прямой ДЕЛИТСЯ на 32 мм. Причем как по ширине, так и по длине и в торце детали. Этот стандарт называется "Система 32".

Согласно этому международному стандарту размеры мебели рассчитываются исходя из УДОБСТВА СВЕРЛЕНИЯ. Мебель эконом класса, которая продаётся в сетевых магазинах, сконструирована по Системе 32.

Основные моменты системы 32:

  1. Межцентровые расстояния между отверстиями делятся на 32 мм – согласно этому правилу изготавливаются как станки для сверления (расстояние между соседними сверлами составляет ровно 32 мм), так и фурнитура (расстояние между креплениями ручек, направляющих ящиков, крепёжных планок петель и т.д.)
  2. Конструкция деталей такова, что нет «правых» и «левых» деталей – они взаимозаменяемы.
  3. Отступ от лицевой стороны детали до первого отверстия равен 37 мм, следующие – кратны 32 мм.
  4. Основное отверстие - диаметром 5мм в плоскости детали.




Нестандартное сверление отверстий в ДСП

Однако индивидуальная мебель не всегда вписывается в эту систему.
Понимая это, мы предлагаем Вам применять следующие виды отверстий:

Тип отверстий

Единицы измерения

Стоимость, рублей

Отверстия в плоскости детали

Диаметр 5 мм глубина 13 мм (D5х13)
- для полкодержателей, штоков эксцентриков, втулок петель и др.

шт. 25

Диаметр 8 мм сквозное (D8)
- для конфирмата (евровинтов)

шт. 25

Диаметр 8 мм глубина 13 мм (D8х13)
- для шкантов, футорок и др.

шт. 25

Диаметр 15 мм глубина 13 мм (D15х13) от края детали до центра отверстия 34 мм
- для эксцентриков с длинным штоком

шт. 25

Диаметр 20 мм глубина 13 мм (D20х13) от края детали до центра отверстия 9,5 мм
- для эксцентриков с коротким штоком (т.н. усиленные)

шт. 25

Диаметр 35мм глубина 12 мм (D35х12) от края детали до центра отверстия 22,5 мм - для петель с чашкой 35 мм. ВАЖНО: Если на эскизе не указана глубина отверстия, мы считаем ее равной 12 мм

шт. 55

Отверстия в торце детали

Диаметр 5 мм глубина 34 мм (D5х34)
– для конфирмата длиной 50мм

шт. 25

Диаметр 8 мм глубина 24 мм (D8х24)  - для  шканта размером 8х30 мм

шт 25

Диаметр 8 мм глубина 34 мм (D8х34)  - для  длинного штока эксцентрика

шт. 25

Дополнительные отверстия в плоскости детали

Диаметр 5 мм сквозное (D5)
-для крепления ручек, межсекционных стяжек

шт. 37

Диаметр 60 мм сквозное (D60)
- для кабель-каналов

шт. 60

Диаметр 50 мм глубина 12 мм (D50х12)
- для врезных ручек

шт. 60





Как показывает наш опыт - самые ужасные чертежи - из Базиса-Мебельщика и Автокада.

Неправильный эскиз с нечитаемыми значениями

Основные претензии к этим чертежам:

  1. Размеры нанесены крайне мелких шрифтом
  2. Размерные линии такой же толщины, как основные линии – понять форму детали часто невозможно
  3. Замусоренность чертежей лишней информацией, да так, что размеров не видно...
  4. Противоречие размеров на эскизах и бланке

Видимо это потому, что, либо авторы этих программ на уроки черчения не ходили, либо большинство пользуется ненастроенной взломанной версией.

Примеры эскизов под присадку:

Эскиз: отверстия под петли



Неправильно

Правильно

Неправильный эскиз и правильный
